Kurzschreibweise von Tabellen
Bei der Kurzschreibweise beginnt man mit dem Name der Tabelle und führt in den folgenden Klammern alle Spalten auf. Der Primärschlüssel wird dabei unterstrichen. Alle Sekundärschlüssel (also Primärschlüssel anderer Tabellen) der Tabelle werden mit einem vorangestellten Pfeil gekennzeichnet.
Hier ein Beipspiel:
Produkt(Nummer, Bezeichnung, Anzahl, ↑LKuerzel)

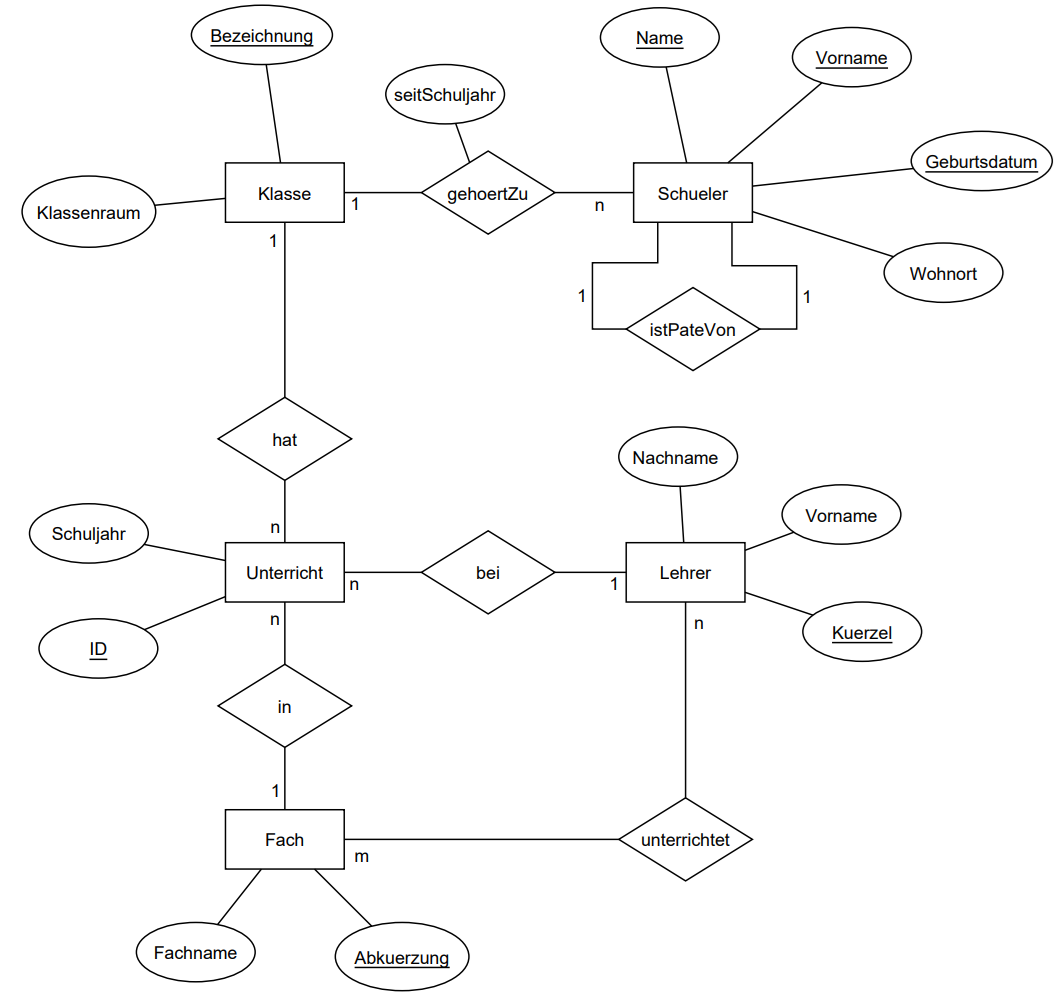

Lieferant(Kuerzel, Firmenname, Ort)ER-Modell
Abb. vom niedersächsischen Kultusministerium
Tabellen:
Hier sind die Tabellen des ER-Modells zur Veranschaulichung und Erklärung des Diagramms.
Schueler(Name, Vorname, Geburtsdatum, Wohnort, ↑Klasse)
Klasse(Klassenraum, Bezeichnung, seitSchuljahr)
Unterricht(↑ID, ↑Fachname, ↑Kuerzel, ↑Klasse, Schuljahr)
Lehrer(Kuerzel, Nachname, Vorname)
Fach(Fachname, Abkuerzung)Um das Diagramm vollständig abzubilden, müssten wir die folgende Tabelle ergänzen:
gehoertZu(↑Schueler, ↑Klasse, seitSchuljahr)Verbindungen der Tabellen:
- 1:1
- Schüler <-> Schüler: Ein Schüler hat genau einen Pate, bzw. ein Pate hat genau einen Schüler
- 1:n / n:1
- Schüler <-> Klasse: Schüler gehören zu einer Klasse, bzw. kein Schüler gehört zu mehr als einer Klasse
- n:m
- Lehrer <-> Fach: Lehrer unterrichten Fächer, also ein Lehrer kann mehrere Fächer bzw. ein Fach kann von mehreren Lehrern unterrichtet werden
